Ceinture coulissante pour fenêtre du S7ZT ref BG1350 de Seitz ou Dometic ou Birkauf
Le bandeau possède une longueur différente suivant la dimensions de votre fenêtre ou baie, la largeur est de 17 mm

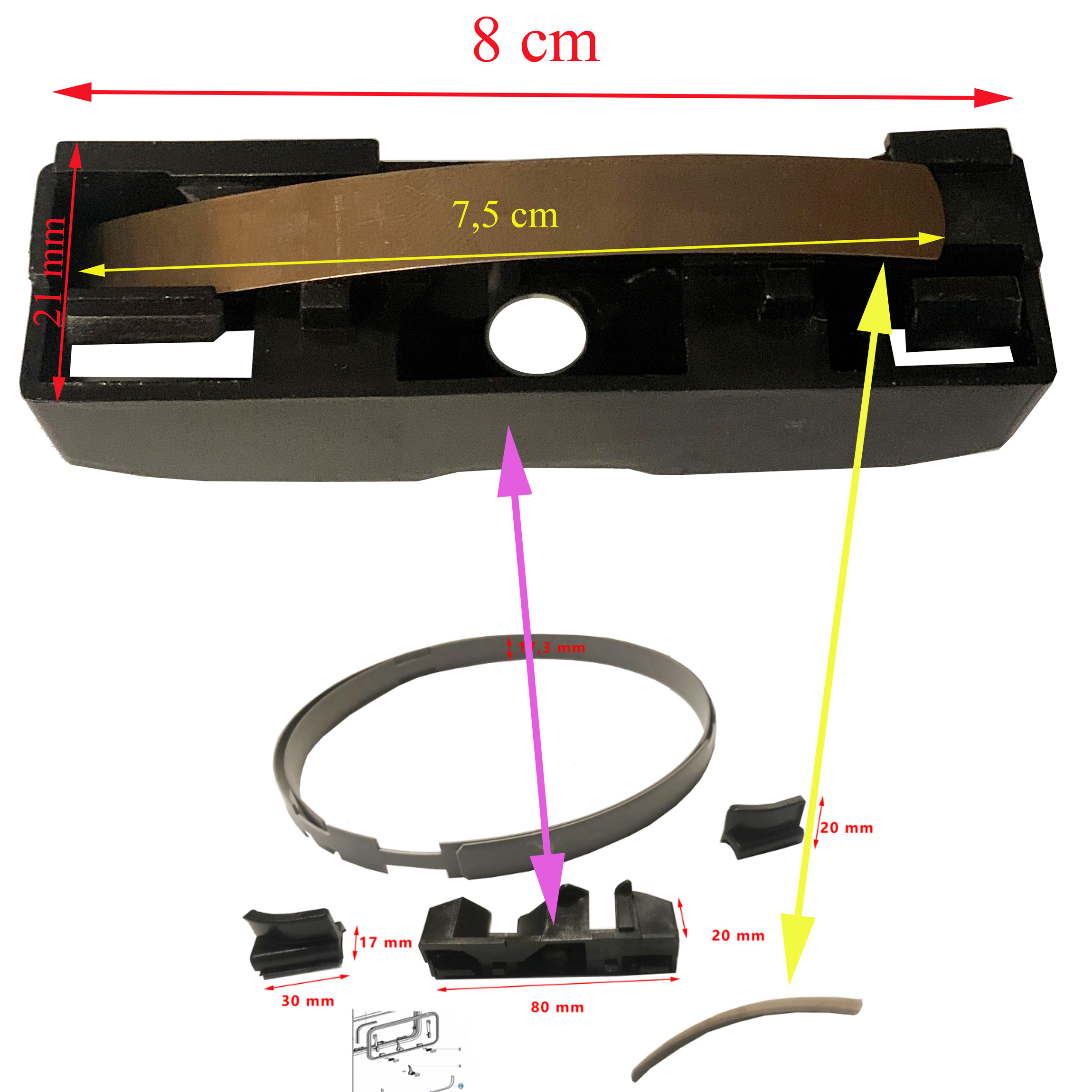

L’article comporte 4 ou 7 pièces suivant le modèle de baie ou de dimensions des fenêtre :
- le bandeau gris claire (largueur de 17 mm) avec les encoches de fixation, pour la longueur voir tableau ci-dessous

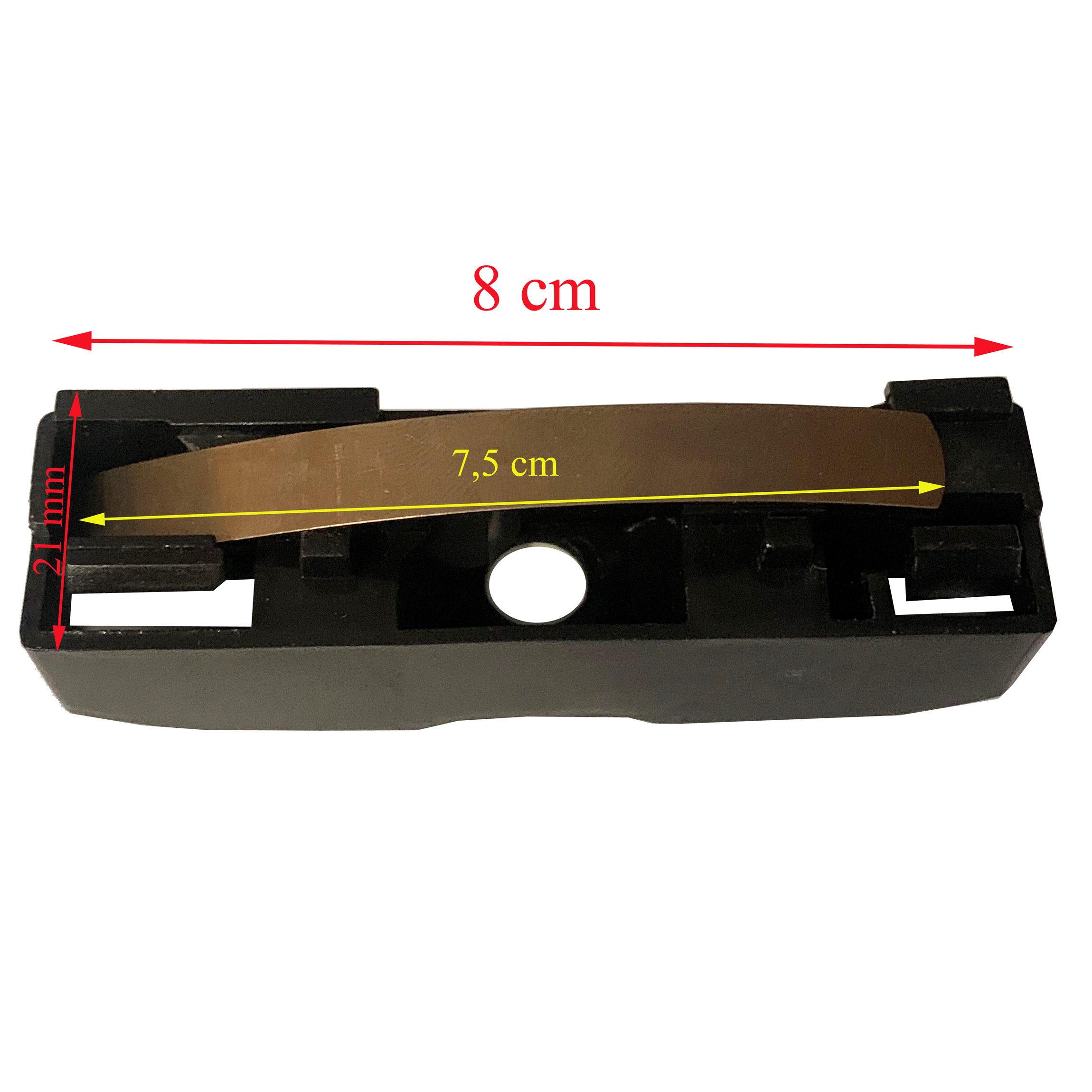

- la fermeture pour la poignée du milieu en bas de la fenêtre
- les 2 systèmes de fermeture pour les cotés de la fenêtre
- une tige métallique de dimensions : 7,5 cm x 8,2 mm
Conseil : afin de choisir la bonne pièce, vous pouvez vous repérer sur l’étiquette transparente en haut a droit de votre baie, il y a indiqué Dometic V-X/B E1 43R-001743 et en dessous EJF S/Q / > PMMA < AGS50900×0500 cela signifie que vous avez une fenêtre ou baie qui mesure 90 cm x 50 cm, pour toutes questions n’hésitez pas à nous contacter tel 01.84.20.86.07
d’après certain les Ceinture sont aussi compatible pour les baies Birkauf.
Si vous recherchez un compas pour baie de 400 mm de haut, il faut commander la reference EW1186
Si vous recherchez un compas pour baie de 500 mm de haut, il faut commander la reference EW1094
Si vous recherchez un compas pour baie de 600 mm de haut, il faut commander la reference EW1248
les autres dimensions sont disponible.
Et concernant les dimensions en cm : 40×50 la disponibilité sera vers fin oct 2026.
80×51 début 2026
(date 40×50 29/9/26 (le 20/7), 23/10) le 9/9))
(date 80×51 25/11/26 (le 9/9), 2/12 (le 9/10))
(date 65×40 19/10 (le 9/10))
ref parts voir liste en bas (4460001100)
Réf: EW1007
pièce origine constructeur
Compatible pour les appareils suivants :
N° Produit Nom du produit
9104101402 S7ZFixfenster
9104101458 S7ZFixfenster
9104110468 S7ZFixfenster
9104117520 S7ZFixfenster
9104122247 S7ZFixfenster
9104122252 S7ZFixwindow
9104100466 S7ZTop-hungwindow
9104107549 S7ZTop-hungwindow
9104102799 S7ZTop-hungwindow
9104102800 S7ZTop-hungwindow
9104102816 S7ZTop-hungwindow
9104101484 S7ZTop-hungwindow
9104101843 S7ZTop-hungwindow
9104122259 S7ZTop-hungwindow
9104122258 S7ZTop-hungwindow
9104122257 S7ZTop-hungwindow
9104122256 S7ZTop-hungwindow
9104107393 S7ZTop-hungwindow
9104107390 S7ZTop-hungwindow
9104107392 S7ZTop-hungwindow
9104107394 S7ZTop-hungwindow
9104122250 S7ZTop-hungwindow
9104122249 S7ZTop-hungwindow
9104122246 S7ZTop-hungwindow
9104101459 S7ZTop-hungwindow
9104101460 S7ZTop-hungwindow
9104101457 S7ZTop-hungwindow
9104101461 S7ZTop-hungwindow
9104103080 S7ZTop-hungwindow
9104115123 S7ZTop-hungwindow
9104110465 S7ZTop-hungwindow
9104110464 S7ZTop-hungwindow
9104101408 S7ZTop-hungwindow
9104101413 S7ZTop-hungwindow
9104101412 S7ZTop-hungwindow
9104108144 S7ZTop-hungwindow
9104101419 S7ZTop-hungwindow
9104101410 S7ZTop-hungwindow
9104101411 S7ZTop-hungwindow
9104101423 S7ZTop-hungwindow
9104103078 S7ZTop-hungwindow
9104101414 S7ZTop-hungwindow
9104110038 S7ZTop-hungwindow
9104101454 S7ZTop-hungwindow
9104101409 S7ZTop-hungwindow
9104101417 S7ZTop-hungwindow
9104101416 S7ZTop-hungwindow
9104100469 S7ZTop-hungwindow
9104101482 S7ZTop-hungwindow
9104101481 S7ZTop-hungwindow
9104100467 S7ZTop-hungwindow
9104115694 S7ZTop-hungwindow
9104101489 S7ZTop-hungwindow
9104102791 S7ZTop-hungwindow
9104103884 S7ZTop-hungwindow
9104100774 S7ZTop-hungwindow
9104101483 S7ZTop-hungwindow
9104100464 S7ZTop-hungwindow
9104103882 S7ZTop-hungwindow
9104101485 S7ZTop-hungwindow
9104103881 S7ZTop-hungwindow
9104103879 S7ZTop-hungwindow
9104103074 S7ZTop-hungwindow
9104103073 S7ZTop-hungwindow
9104103072 S7ZTop-hungwindow
9104102794 S7ZTop-hungwindow
9104102781 S7ZTop-hungwindow
9104102795 S7ZTop-hungwindow
9104102798 S7ZTop-hungwindow
9104102784 S7ZTop-hungwindow
9104102797 S7ZTop-hungwindow
9104110361 S7ZTop-hungwindow
9104102817 S7ZTop-hungwindow
9104121843 S7ZTop-hungwindow
9620001306 S7ZTop-hungwindow
9104117282 S7ZTop-hungwindow
9104115193 S7ZTop-hungwindow
9104115228 S7ZTop-hungwindow
9104117599 S7ZTop-hungwindow
9104115474 S7ZTop-hungwindow
9104115254 S7ZTop-hungwindow
9104125830 S7ZTop-hungwindow
9104117160 S7ZTop-hungwindow
9104116939 S7ZTop-hungwindow
9104116513 S7ZTop-hungwindow
9104115253 S7ZTop-hungwindow
9104120367 S7ZTop-hungwindow
9104125097 S7ZTop-hungwindow
9104116071 S7ZTop-hungwindow
9104121584 S7ZTop-hungwindow
Dimensions Largeur x Hauteur en cm:
| Dimension baie ou fenetre Seitz en cm : Largeur x Hauteur | référence ceinture | Vérin | joint | Plexiglass |
| 140 x 60 Longueur du bandeau 210 cm 4 Slinding cam, 2 stay cam , 1 lock cam | 4460001110 | 1253 | 4460000657 | 4460001073 AGE21400x0600 |
| 130 x 70 Longueur bandeau 220 cm 4 Slinding cam, 2 stay cam , 1 lock cam | 4460005531 | 4460005531 | ||
| 130 x 60 Longueur bandeau 199 cm 4 Slinding cam, 2 stay cam , 1 lock cam | 4460001115 | 1253 | 657 | 4460001072 AGE21300x0600 |
| 130 x 51 Longueur bandeau 180 cm 4 Slinding cam, 2 stay cam , 1 lock cam | 4460001109 | 1252 | épuisée 4460001071 AGE21300x0510 | |
| 120 x 45 Longueur bandeau 170 cm 4 Slinding cam, 2 stay cam , 1 lock cam | 4460001108 | 1251 | 4460000657 | 4460001191 AGE21200x0450 |
| 110 x 60 | 4460001107 | 1253 | 4460000657 | épuisée 4460001190 AGE21100X0600 |
| 100 x 60 Longueur du bandeau 165,5 cm 4 Slinding cam, 2 stay cam , 1 lock cam | 4460001114 | 1253 | 657 | rupture 4460001070 AGE21000x0600 |
| 100 x 51 Longueur bandeau 151 cm 4 Slinding cam, 2 stay cam , 1 lock cam | 4460001113 | 1252 | 657 | rupture 4460001069 AGE21000x0510 |
| 90 x 60 Longueur bandeau 157 cm 4 Slinding cam, 2 stay cam , 1 lock cam | 4460001105 | 1253 | 657 | épuise 4460001067 |
| 90 x 45 Longueur bandeau 139 cm | 4460001104 | 1251 | 657 | 4460001065 AGE20900x0450 |
| 90 x 80 Longueur bandeau 198,5 cm 4 Slinding cam, 2 stay cam , 1 lock cam | 4460001106 | 1252 | 657 | rupture 4460001068 |
| 80 x 51 Longueur bandeau 132 cm | 4460001112 | 1252 | 657 | 4460001064 AGE20800x0510 |
| 80 x 45 Longueur bandeau 130,5 cm | 4460001103 | 1251 | 657 | épuisée 4460001189 AGE2780800X0450 |
| 80 x 40 Longueur bandeau 120 cm | 4460001102 | 1250 | 657 | épuisée 4460001062 AGE20800x0400 |
| 70 x 50 Longueur bandeau 121 cm | 4460001101 | 1252 | 657 | 4460001061 AGE20700x0500 |
| 65 x 40 Longueur bandeau 107 cm | 4460001111 | 1250 | 657 | 4460001059 AGE20650x0400 |
| 60 x 51 Longueur bandeau 114 cm | 4460001100 | 1252 | 657 | 4460001058 AGE20600X0510 |
| 37 x 55 | 4460001451 | 657 | 4460001318 AGE20370X0550 | |
| 51 x 51 Longueur bandeau 105 cm | 4460001099 | 1252 | 657 | 4460001057 AGE20510x0510 |
| 25 x 51 | 4460001214 | 1252 | 657 | rupture 4460001186 AGOE20250X0510 |
| 45 x 51 | 4460001098 | 1252 | 657 | rupture 4460001055 AGE20450X0510 |
| 50 x 40 | 4460001216 | 1250 | 657 | rupture 4460001056 AGE20500x0400 |
| 65 x 45 Longueur bandeau 111 cm | 4460001217 | 1251 | 657 | rupture 4460001060 AGE20650X0450 |
| 30 x 45 Longueur bandeau 85 cm | 4460001096 | 1251 | 657 | 4460001096 AGE20300X0450 |
| 40 x 65 Longueur bandeau 113 cm 2 Slinding cam, 1 lock cam | 4460001097 | 1253 | 657 | 4460001053 AGE20400x0650 |
| 40 x 50 | 4460001215 rupt 23/10/26 | 1252 | 657 | rupture 4460001054 AGE20400x0500 |
Conseil pour changer le bandeau coulissant référence EW1007 de fermeture des Baies
1) Enlever les parties en plastique noires avec, par exemple, un couteau a mastic de 4 cm pour les cotés et de 8 cm pour la grande partie noire au milieu.
On peut facilement casser les fixations des parties noires, de toute façon le kit comprend ces pièces en cas de soucis pour les remplacer.
2) Sortir le bandeau gris par le trou le plus large de la glissière
3) Nettoyer avec un dégraissant la glissière avec par exemple un nettoyant peinture.
4) Remettre le bandeau avec son ressort, maintenir le ressort avec un petit tournevis pour bien le remettre ressort au milieu.
5) Pour terminer re-clipser les parties noires en appuyant fortement dessus et les autre éléments plus petit avec un couteau a mastic en le positionnant juste au dessus du bec biseauté un coup sec et cela rentre.
