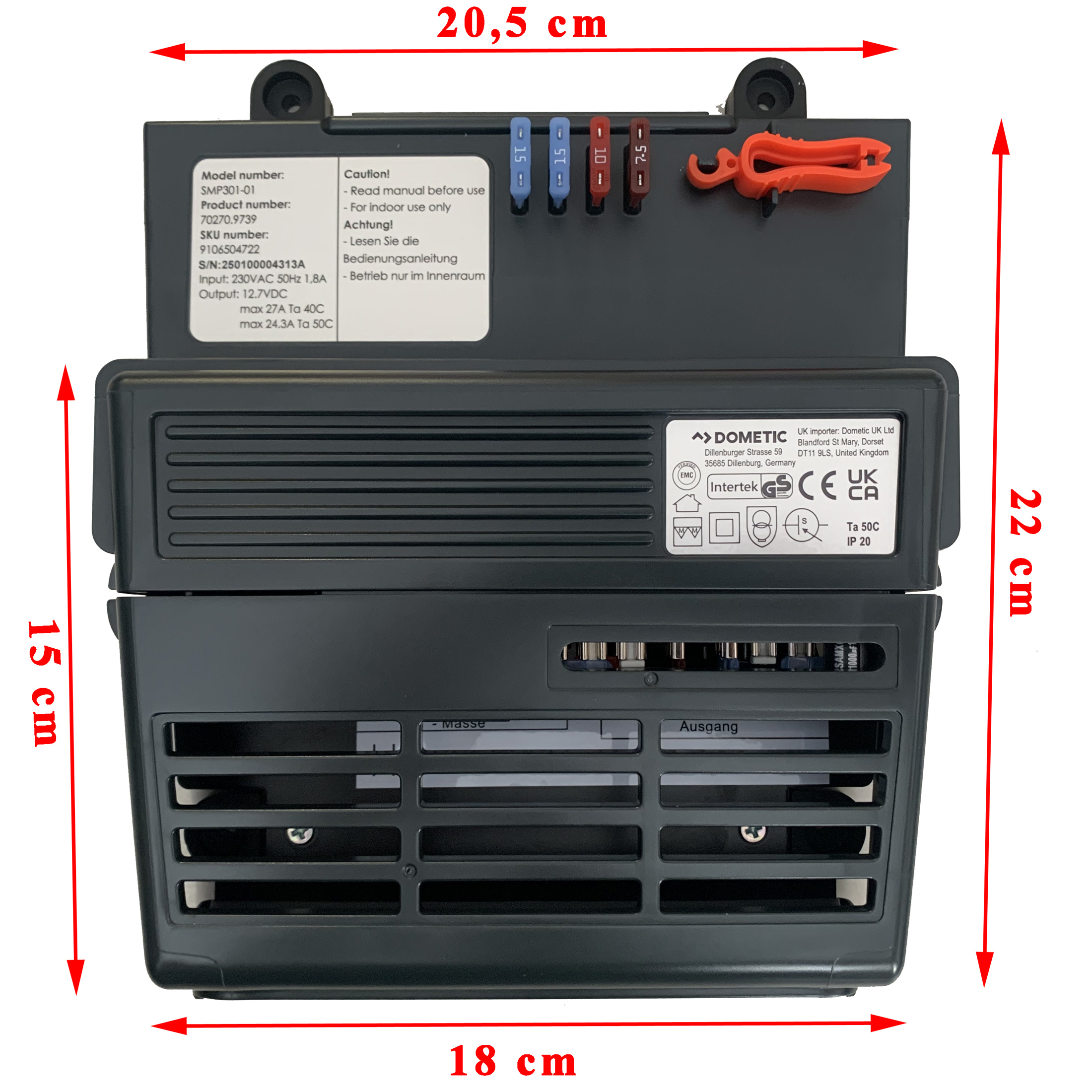

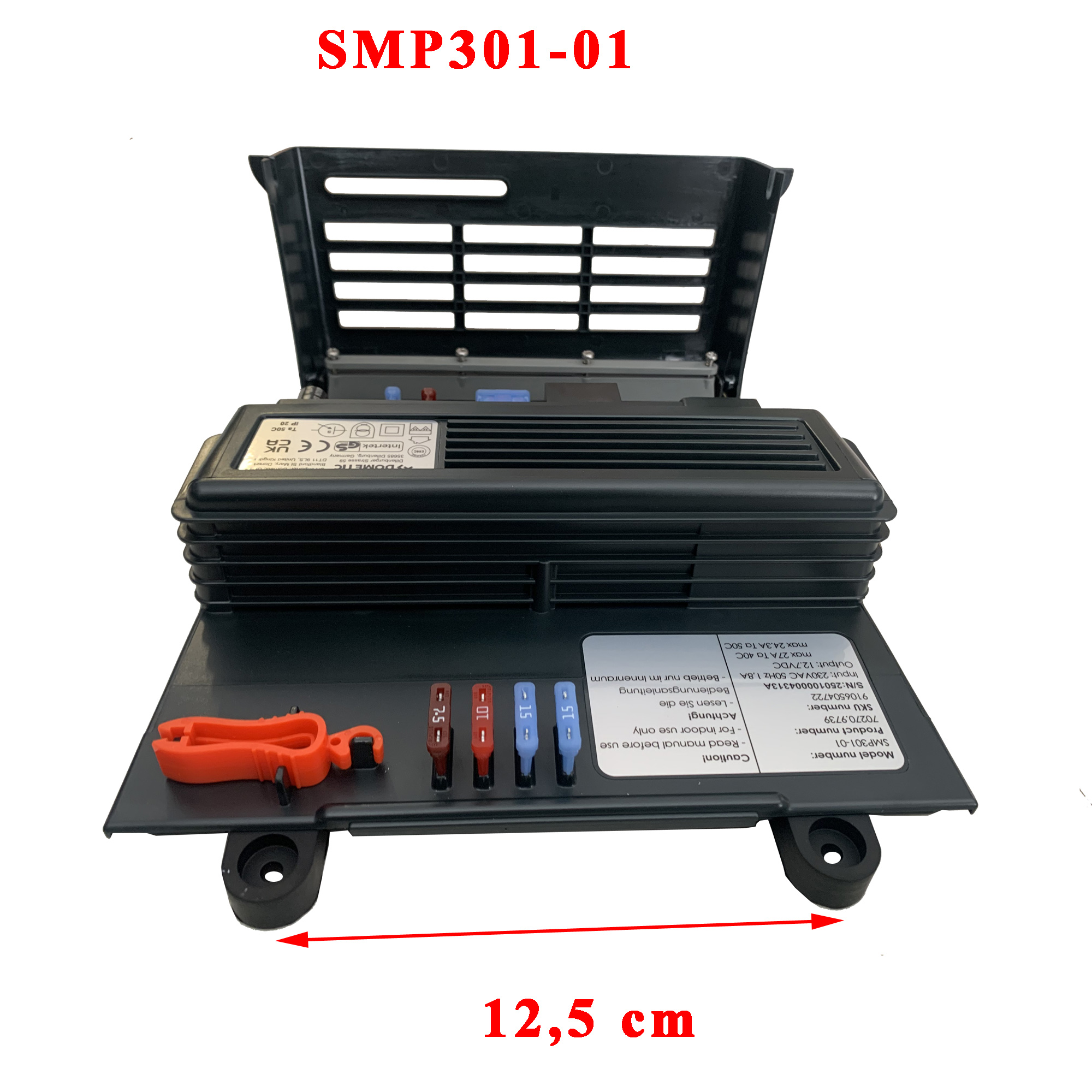

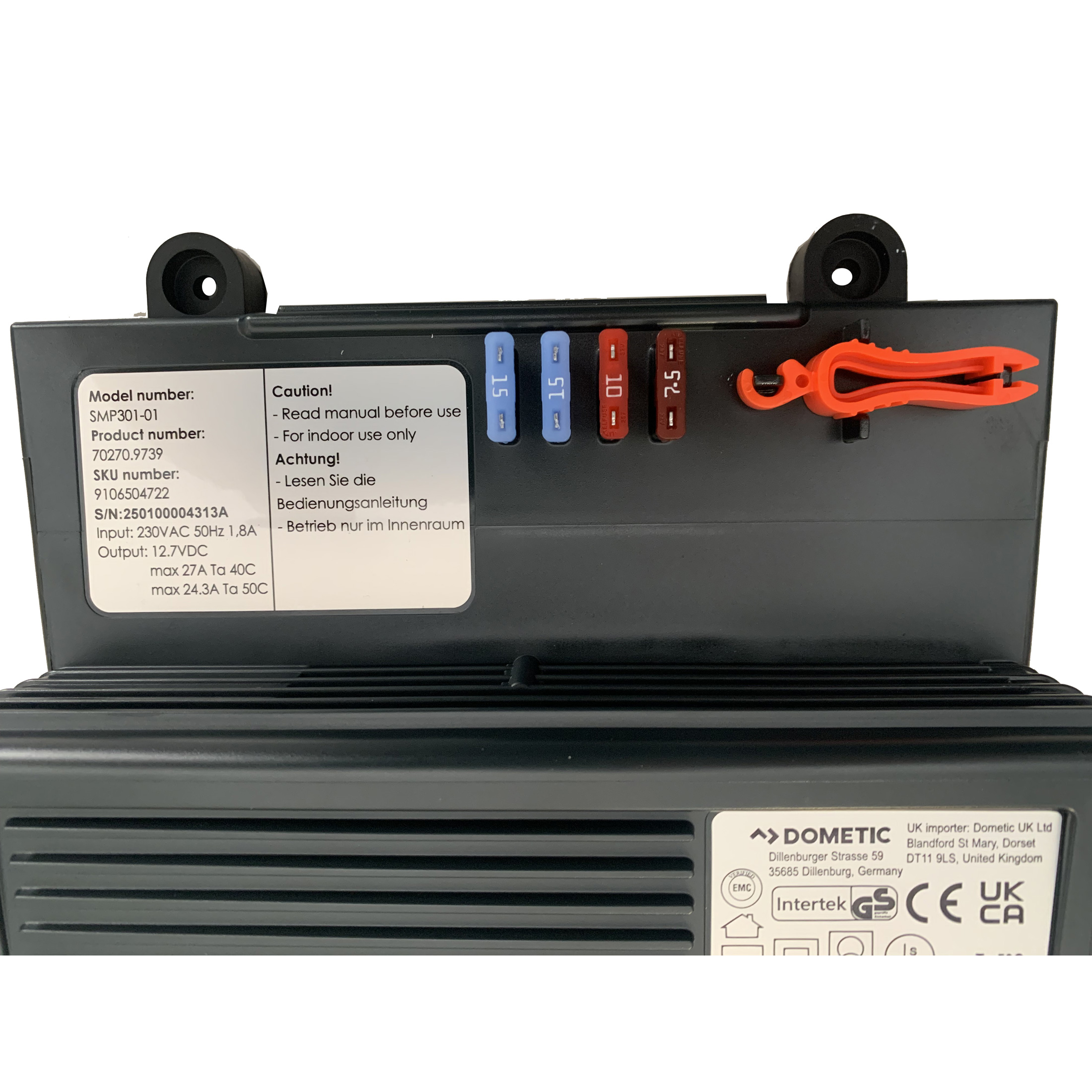

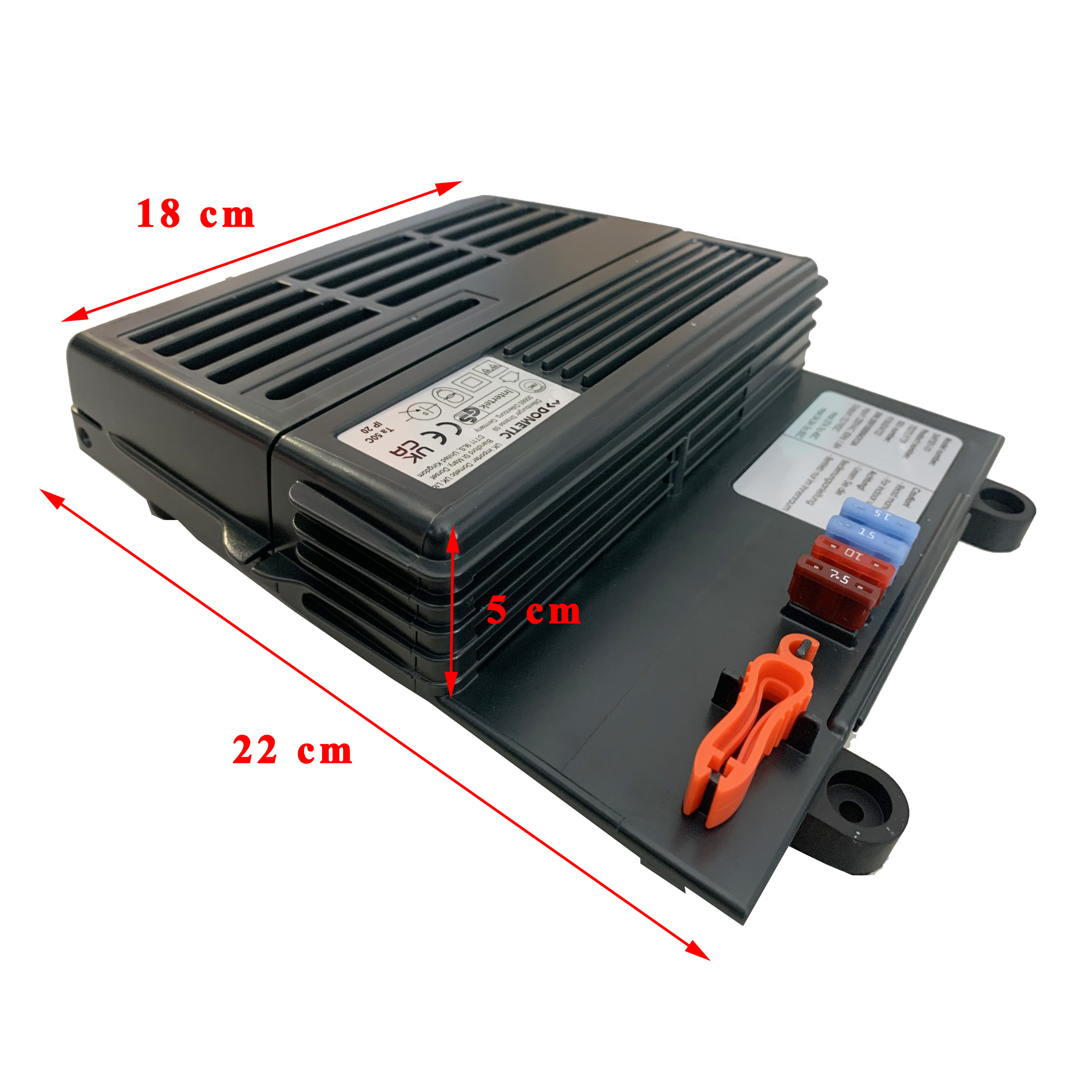

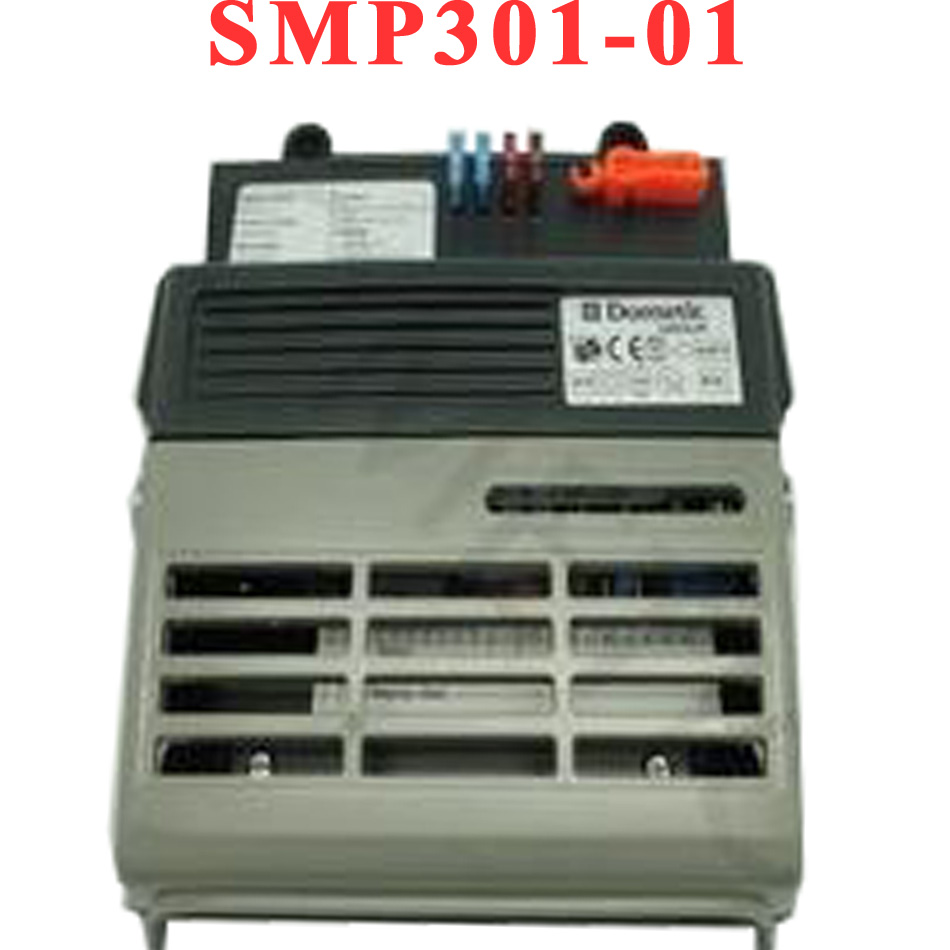

Dometic convertisseur 230V en 12V SMP301-01

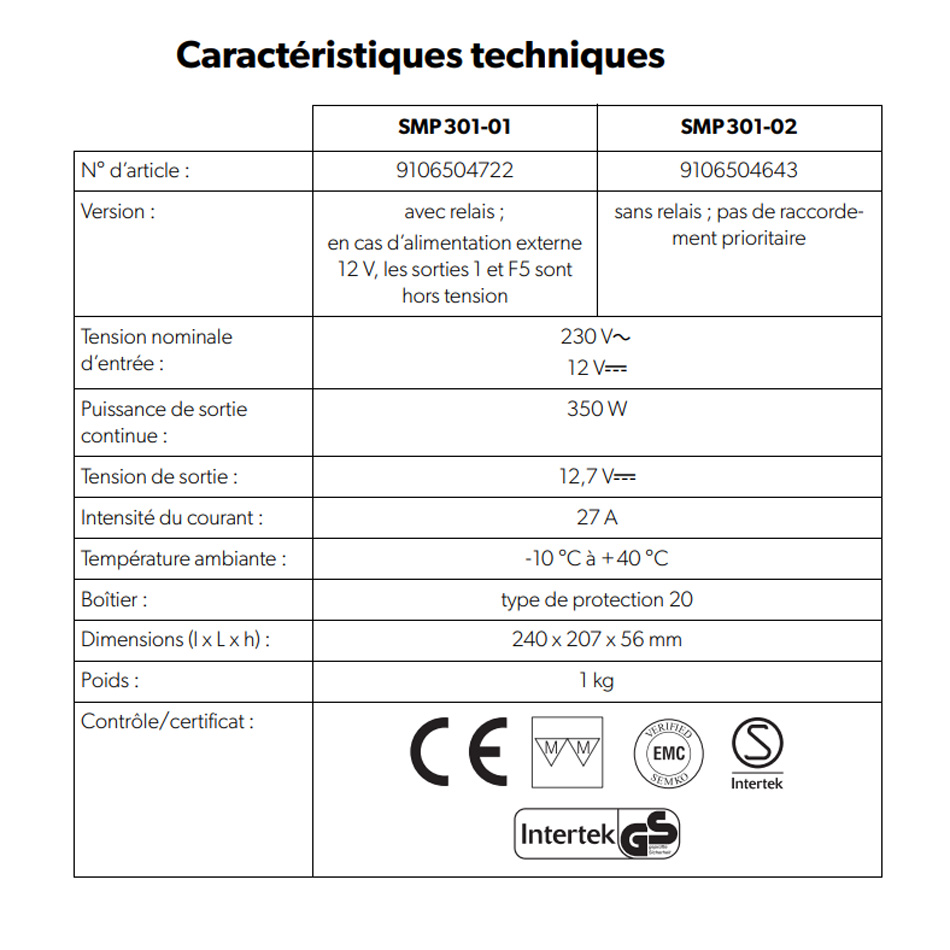

Imput 230V
Output 12,7 V
Max 27A Ta 40C

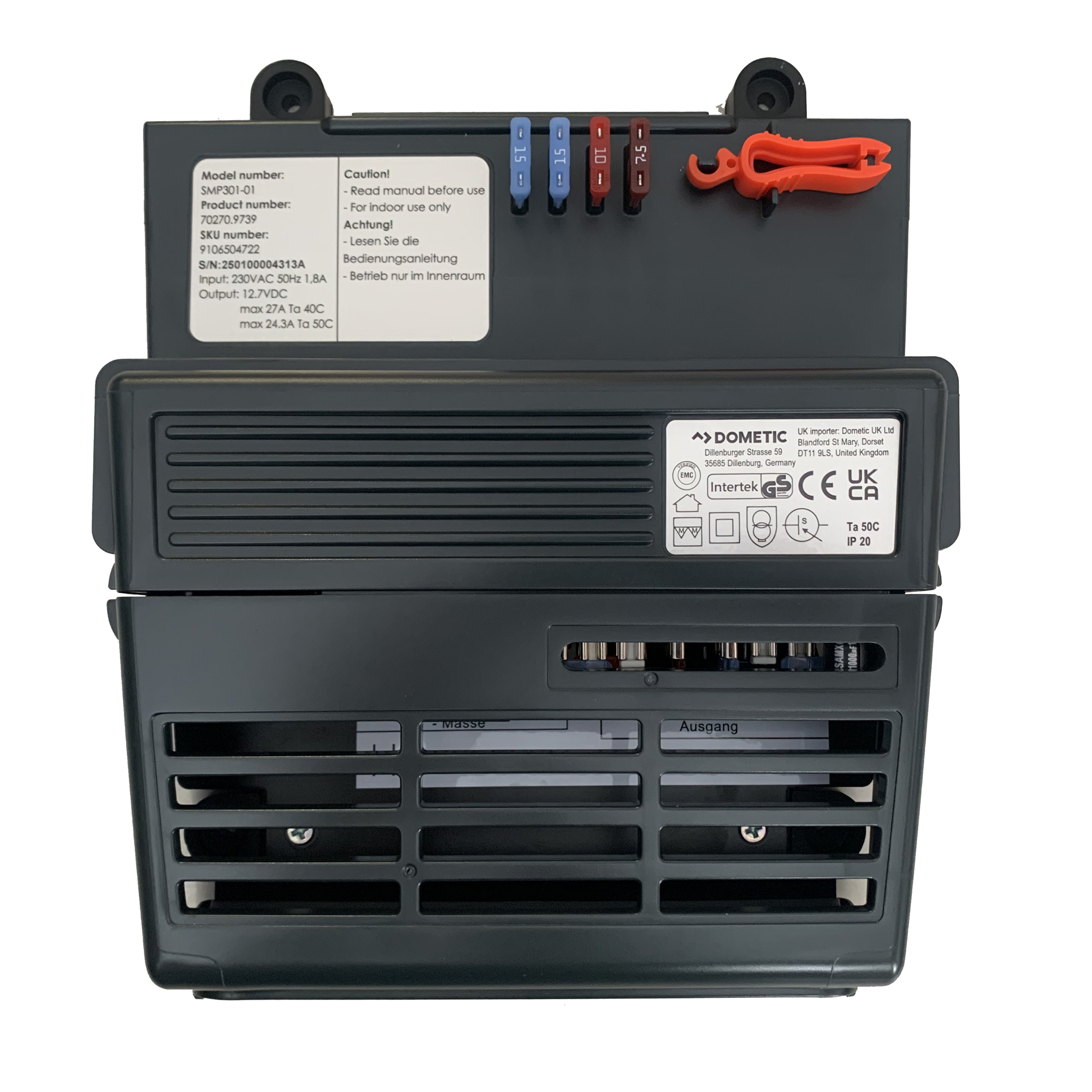

La nouvelle version du SMP301-01 est de couleur noir.
transformateur Dometic pour caravane
Part 86100702709739
Réf: EW1543
(date 10/12/2025, 20/2/26 (le 6/1), 23/11 (le 13/10))
Le bloc d’alimentation commuté transforme une tension d’entrée non stabilisée en
une tension de sortie stabilisée. Il fournit une tension continue constante de 12,7 V
pour les consommateurs de courant continu.
Pour l’alimentation électrique, il est possible de raccorder une batterie sur l’entrée
de batterie du bloc d’alimentation commuté (chapitre « Raccordement du bloc d’alimentation commuté », page 60).
Le raccordement prioritaire intégré passe automatiquement du fonctionnement sur
batterie au fonctionnement sur secteur, lorsqu’une alimentation électrique est disponible. La batterie est déconnectée automatiquement des consommateurs.
Si l’alimentation secteur est désactivée, la batterie est automatiquement activée. Les
consommateurs connectés sont alimentés en énergie par la batterie
Cliquer sur cette ligne pour avoir le Pdf du mode d’emploi du SMP301

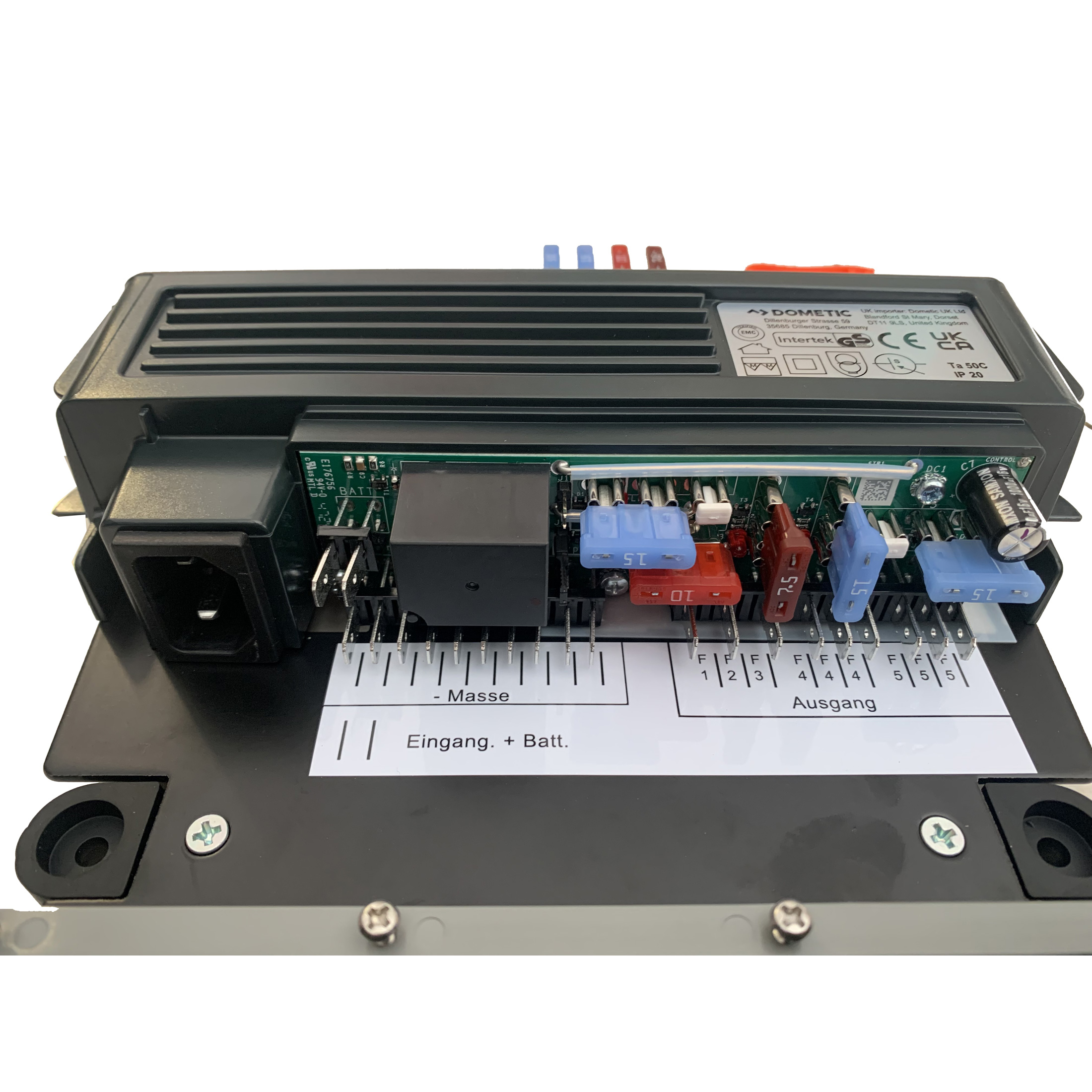

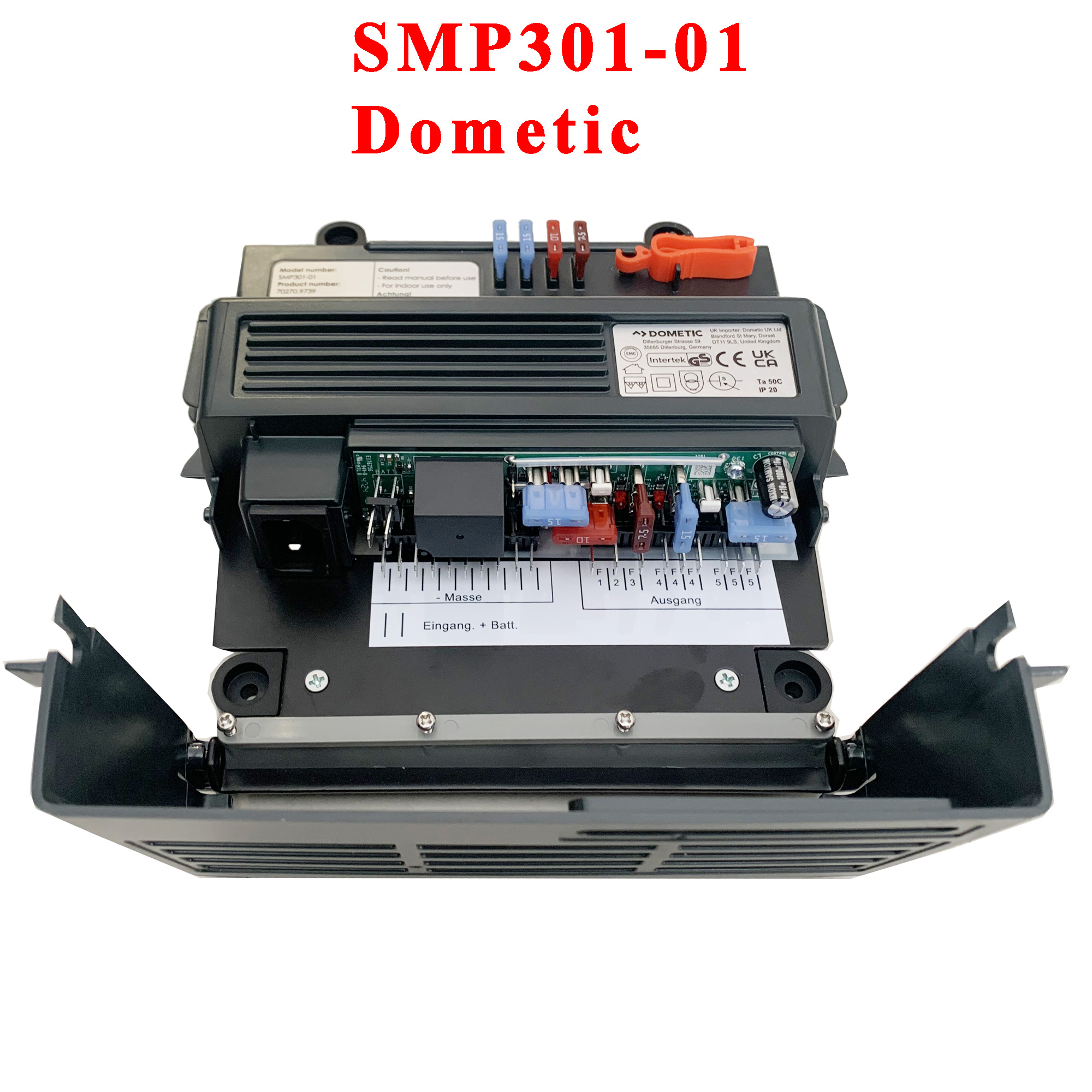

Raccordements et affichages
SMP301-01
Pos. dans
fig.1, page 3 Élément
1 Fusible enfichable F1 pour sortie groupe 1 (maximum 15 A)
2 Fusible enfichable F2 pour sortie groupe 2 (maximum 10 A)
3 Fusible enfichable F3 pour sortie groupe 3 (maximum 7,5 A)
4 Fusible enfichable F4 pour sortie groupe 4 (maximum 15 A)
5 Fusible enfichable F5 pour sortie groupe 5 (maximum 15 A)
6 3 prises plates P5 6,3 mm pour groupe 5
7 3 prises plates P4 6,3 mm pour groupe 4
8 Prise plate P3 6,3 mm pour groupe 3
9 Prise plate P2 6,3 mm pour groupe 2
10 Prise plate P1 6,3 mm pour groupe 1
11 10x prises plates P7 6,3 mm Raccord batterie / raccord de masse
commun
12 2 prises plates P6 pour pôle positif de la batterie
Pos. dans
fig.2, page 3 Élément
1 Fusible enfichable F1 pour sortie groupe 1 (maximum 15 A)
2 Fusible enfichable F2 pour sortie groupe 2 (maximum 15 A)
3 Fusible enfichable F3 pour sortie groupe 3 (maximum 15 A)
4 Fusible enfichable F4 pour sortie groupe 4 (maximum 15 A)
5 Fusible enfichable F5 pour sortie groupe 5 (maximum 15 A)
6 Prise plate P5 6,3 mm pour groupe 5
7 Prise plate P4 6,3 mm pour groupe 4
8 Prise plate P3 6,3 mm pour groupe 3
9 Prise plate P2 6,3 mm pour groupe 2
