Dometic, kit complet d’installation pour climatisation RTX2000, RTX1000 ou SPX, si pas de toit ouvrant.
kit universel 2 ref.9100300152
kit universel 1 ref 9100300151
comporte les pieces suivantes :
- Insert fileté avec bride M8 Quantité : 4 pcs
- Insert fileté avec bride M6 Quantité : 4
- Écrou M8 Quantité : 4
- Support de fixation Quantité : 2
- Rondelle 8,5 x 20 Quantité : 4
- Rondelle ressort M8 Quantité : 4
- Vis hexagonale M8 x 100 Quantité : 4
- Douille entretoise L = 48 mm, ∅ 10 mm Quantité : 8
- cadre cache Quantité : 1
- Rondelle M6 Quantité : 4
- Vis à tête cylindrique hexagonale creuse M6 x 110 Quantité : 4
- Ruban isolant de 2,7 m (profil : 10 x 20 mm) Quantité : 1
- Câble de raccordement 6 mm² x 4 m (si vous souhaitez 10 m de cable prendre la ref EW334) Quantité : 1
- Serre-câbles Quantité : 3
- Maxi Fuse 80 A Quantité : 1
- Porte-fusibles maxi (80 A) Quantité : 1
- Cosse à œillet 21,2 mm², M8 Quantité : 1
- Cosse à œillet 21,2 mm², M10 Quantité : 1
- Raccord 21,2 mm² Quantité :1
- Fusible enfichable plat, 2 A Quantité :1
- Porte-fusible (2 A) Quantité :1
- Cosse à œillet 0,5 mm², M8 Quantité :2
- Raccord 0,5 mm² Quantité :1
- Mèche hexagonale 1/4″ Quantité :1

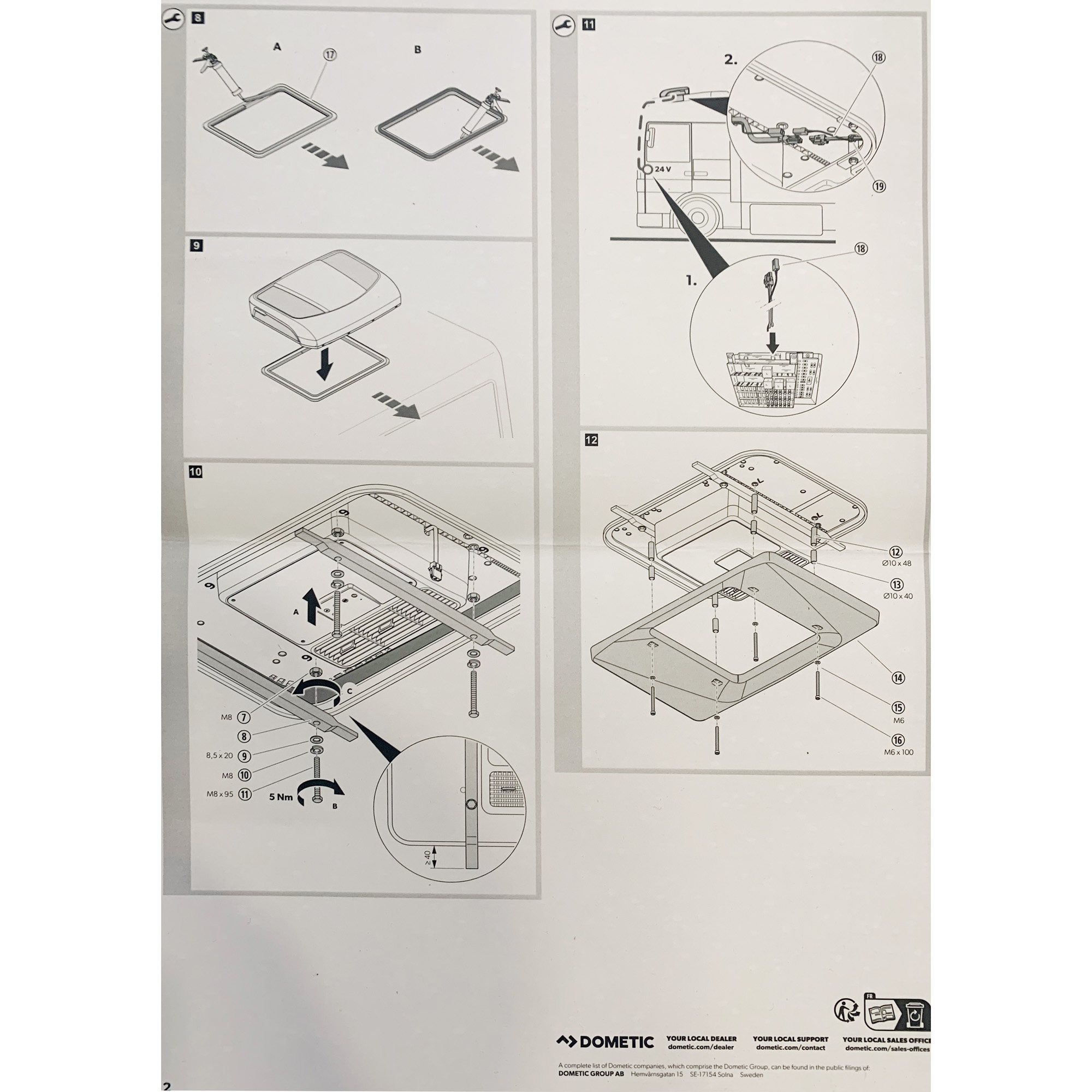

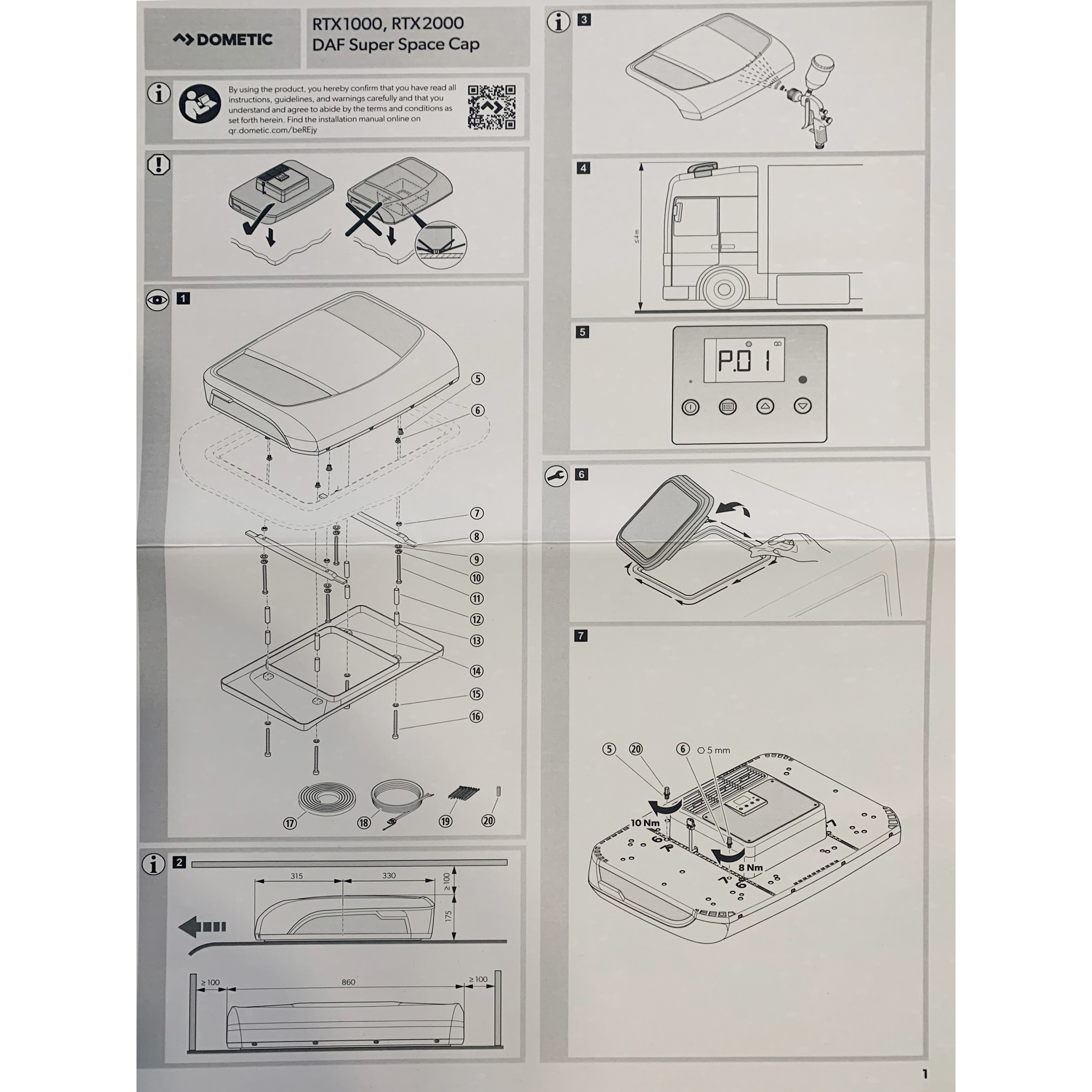

- Instructions de montage
- Gabarit (compris dans l’emballage) Quantité : 1
Cliquer sur ce lien pour avoir l’integralité de la méthode du kit de montage universel 2, en PDF.
1.1 Généralités
Le climatiseur ne convient pas à une installation dans les engins de construction, les machines agricoles ou les équipements similaires. Le fonctionnement correct du climatiseur n’est pas garanti en cas de vibrations excessives.
Le climatiseur auxiliaire ne doit pas être installé dans ou à la place des lanterneaux conçus ou déclarés comme issues de secours.
Le climatiseur peut uniquement être installé dans les véhicules offrant une suspension suffisante, tels que les cabines de camion amorties, les transporteurs ou les camionnettes.
Étant donné que le climatiseur utilise du fluide frigorigène R134a avec un potentiel d’effet de serre (GWP) > 150, son installation dans certains véhicules peut être soumise à des restrictions nationales (ex. : directive UE MAC 2006/40/CE).
Vérifiez au préalable que les réglementations nationales permettent l’installation du climatiseur dans votre véhicule.
Le toit de votre véhicule doit être conçu pour supporter le poids statique du climatiseur RTX et les charges générées par celui-ci lorsque le véhicule est à l’arrêt et en mouvement. Si une découpe de toit est nécessaire (ex. : aucune ouverture n’existe ou l’ouverture n’est pas adaptée et ne peut pas être utilisée), il est impératif de demander au fabricant de votre véhicule si cette opération est autorisée et les consignes à respecter pour préserver l’homologation du véhicule.
La vitesse maximale autorisée de conduite est de 130 km/h, selon la structure du véhicule ou la position de montage, des bruits pourraient se former ou des dommages pourraient survenir.
Après l’installation du climatiseur, la hauteur totale du véhicule (climatiseur compris) ne doit pas dépasser 4 m..
Configuration requise pour l’installation RTX1000, RTX2000
Les poids totaux des climatiseurs sont les suivants :
• RTX1000 24 V : environ 22,8 kg
• RTX2000 24 V : environ 31,5 kg
• RTX1000 12 V: environ 24 kg
• RTX2000 12 V : environ 33 kg
1.2 Spécifications électriques
• Capacité de la batterie : min. 170 Ah pour chaque batterie.
Pour garantir une durée de fonctionnement optimale, il est recommandé
d’utiliser deux batteries de 225 Ah ou plus chacune.
• Tension d’entrée :
– Climatiseur auxiliaire de 12 Vg : entre 10 Vg et 15 Vg
– Climatiseur auxiliaire de 24 Vg : entre 20 Vg et 30 Vg
1.3 Spécifications structurelles
Avant d’installer le climatiseur, vérifiez si le montage du climatiseur ne risque pas d’endommager certains éléments du véhicule ou d’affecter leur fonctionnement, voir les dimensions.
Dimensions :
• RTX1000/RTX2000 Uni1 : fig.1, page 3
• RTX1000/RTX2000 Uni2 : fig.2, page 4
• RTX1000/RTX2000 Uni2 : fig.3, page 5
La dimension maximale se rapporte à la surface requise pour l’assise du joint. La dimension minimale se rapporte au diamètre de l’ouverture requise.
Pour les climatiseurs avec capot de protection : Le capot de protection est vissé par le dessous au système de climatisation à l’intérieur de la cabine. Cette opération nécessite qu’une certaine surface de revêtement de toit soit disponible
(voir fig.1, page 3 à fig.3, page 5).
L’angle de la surface d’installation doit être respecté. Les valeurs définies
s’appliquent à l’unité alignée verticalement et horizontalement. Des angles
d’inclinaison plus élevés peuvent endommager le compresseur. Le cas échéant,
l’inclinaison de l’unité peut être ajustée à l’aide d’entretoises.
RTX1000, RTX2000 Configuration requise pour l’installation
1.4 RTX1000, RTX2000
• Épaisseur du toit (distance entre les surfaces de contact des joints et du capot
de protection) :
– avec joint de 10 x 20 mm : 50 – 90 mm
– avec joint de 35 x 20 mm : 28 – 63 mm
• Dimensions :
– RTX1000/RTX2000 Uni1 : fig.1, page 3
– RTX1000/RTX2000 Uni2 : fig.2, page 4
– RTX1000/RTX2000 Uni2 : fig.3, page 5
• Angle de la surface d’installation :
– RTX1000 : max 8° (vers l’avant)
– RTX2000 : max 20° (vers l’avant)
• Méthode d’installation:
– RTX1000/RTX2000 Uni1 : fig.4, page 6
– RTX1000/RTX2000 Uni2/Uni3 : fig.5, page 6
